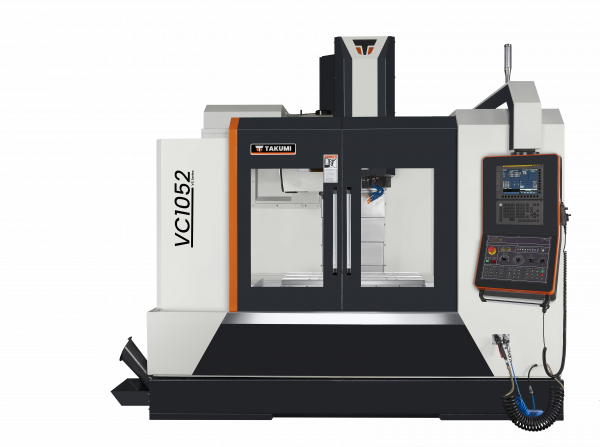

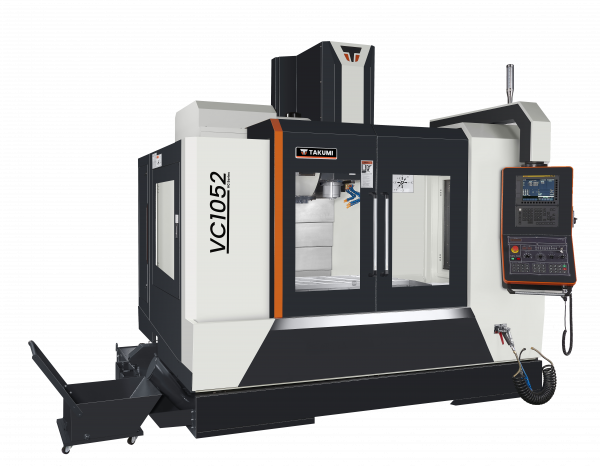

VC1052
Caratteristiche della macchina |
| La serie VC è progettata appositamente per le industrie che lavorano componenti automotive e per la lavorazione di stampi. Per soddisfare le esigenze legate alla velocità di taglio, i 3 assi sono dotati di guide lineari, grazie alle quali si ottengono risposte rapide in accelerazione e decelerazione garantendo una massima rapidità di traslazione in 48 m/min. (MITSUBISHI NC). |
Struttura altamente rigida e stabile |
| Tutti e tre gli assi sono dotati di guide lineari a sfera ad alta precisione. |
| Le viti a ricircolo di sfere sui 3 assi con precarico riducono la deformazione termica causata dalla dilatazione termica, offrendo la maggior precisione che si possa ottenere. |
| L’azionamento tramite motori a encoder assoluto rende perfetta l’accuratezza di posizionamento sui 3 assi. |
| Le viti a ricircolo di sfere sui 3 assi e le guide lineari sono lubrificate dal sistema di lubrificazione automatico centralizzato, grazie al quale la quantità di olio iniettato non solo è controllata in modo preciso ed economico per ottenere una buona lubrificazione, ma evita anche che il refrigerante possa emanare cattivi odori. |
| Il design a piani inclinati del telaio, insieme al sistema di lavaggio del refrigerante, rende efficace la rimozione dei trucioli. |
| Il paraspruzzi completamente chiuso rende il funzionamento più pulito e sicuro. |
| I 3 assi, dotati di guide lineari a sfera e 4 pattini di scorrimento sugli assi X/Y/Z (VC0852), consentono di ottenere una rapida risposta al movimento e una grande precisione dinamica. |
| Il sistema di raffreddamento forzato del mandrino assicura il buon funzionamento del mandrino. |
Prodotti correlati
SPECIFICHE TECNICHE
| Caratteristiche | Unità | VC1052 |
| Corse | ||
| Asse X | mm | 1060 |
| Asse Y | mm | 520 |
| Asse Z | mm | 610 |
| Distanza Naso Mandrino Tavola | mm | 115-725 |
| Tavola | ||
| Dimensione Tavola | mm | 1160 X 520 |
| Carico Tavola ammesso | Kg | 650 |
| T-slot (larg. x passo x numero) | mm | 18 X 100 X 5 |
| Mandrino | ||
| Tipo di Mandrino | – | Direct-drive |
| Velocità Max Mandrino | rpm | 15000 |
| Potenza motore mandrino (cont./S3-25%) | kW | 9/15 |
| Cono Mandrino | – | BBT40 |
| Avanzamenti | ||
| Traslazione rapida (X/Y/Z） | m/min | 36 / 36 / 24 (FANUC) |
| Velocità di avanzamento di taglio | mm/min | 12000 |
| Potenza Motori Assi (X / Y / Z) | kW | 3.0 / 3.0 / 3.0 (FANUC) |
| ATC | ||
| Tipo di ATC | – | Arm type |
| Nr. Di Posti Magazzino | nr. | 24 |
| Max Diametro Utensile / posti adiacenti vuoti | mm | 80 / 150 |
| Max. Lunghezza Utensile | mm | 300 |
| Max. Peso Utensile | Kg | 7 |
| Cono Portautensili | – | BBT40 |
| Codolo | – | MAS 407 |
| Requisiti di spazio e di sistema | ||
| Pressione pneumatica | kgf/cm² | 6 |
| Consumo elettrico | kVA | 30 |
| Peso netto macchina | Kg | 5800 |
| Spazio massimo a pavimento (Lung. x Larg. x Alt.) | mm | 4629 X 3743 X 3099 |
RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO
RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO
ACCESSORI
| Accessori standard | |
| 1. | FANUC 0iMF Plus controller |
| 2. | 15000rpm, BBT40, direct drive spindle |
| 3. | 24 tool, BBT40, Arm type |
| 4. | Getto d’aria per mandrino |
| 5. | Getto d’aria per taglio |
| 6. | Refrigerante olio mandrino |
| 7. | Sistema di raffreddamento per il taglio |
| 8. | Sistema automatico di lubrificazione centralizzato |
| 9. | Paraspruzzi completamente chiusi |
| 10. | Coclea per trucioli con tubo di scarico sollevabile |
| 11. | Lampada funzionante |
| 12. | Lampada di segnalazione |
| 13. | Pistola per refrigerante e pistola ad aria compressa |
| 14. | Sistema di lavaggio del liquido refrigerante |
| 15. | Serbatoio del liquido refrigerante |
| 16. | Generatore di impulsi manuali ( MPG ) |
| 17. | Ethernet & RS-232C interface |
| 18. | Scambiatore di calore per quadri elettrici |
| 19. | Kit di utensili |
| 20. | Bulloni di ancoraggio, blocchi di livellamento |
| 21. | Manuali operativi |
ACCESSORI OPZIONALI
| Accessori Opzionali | |
| 1. |
Mitsubishi M80A controller |
| 2. | Heidenhain TNC620 controller |
| 3. | 32 tool, Arm type |
| 4. | Liquido refrigerante attraverso il mandrino (30 bar) |
| 5. | Disoleatore |
| 6. | Dispositivo di nebulizzazione dell’olio |
| 7. | Aspiratore del vapore oleoso |
| 8. | Sistema di raffreddamento delle viti a ricircolo di sfere |
| 9. | Encoder lineari sui 3 assi |
| 10. | Condizionatore d’aria per quadro elettrico |
| 11. | Sistema di misurazione del pezzo |
| 12. | Sistema di misurazione della lunghezza dell’utensile |
| 13. | Tavola rotante a 4 assi |
| 14. | Convogliatore di trucioli a raschietto |
| 15. | Convogliatore di trucioli a catena |
| 16. | Trasformatore |
| 17. | Marchio CE |
