UR600
Struttura meccanica a elevata rigidità e precisione |

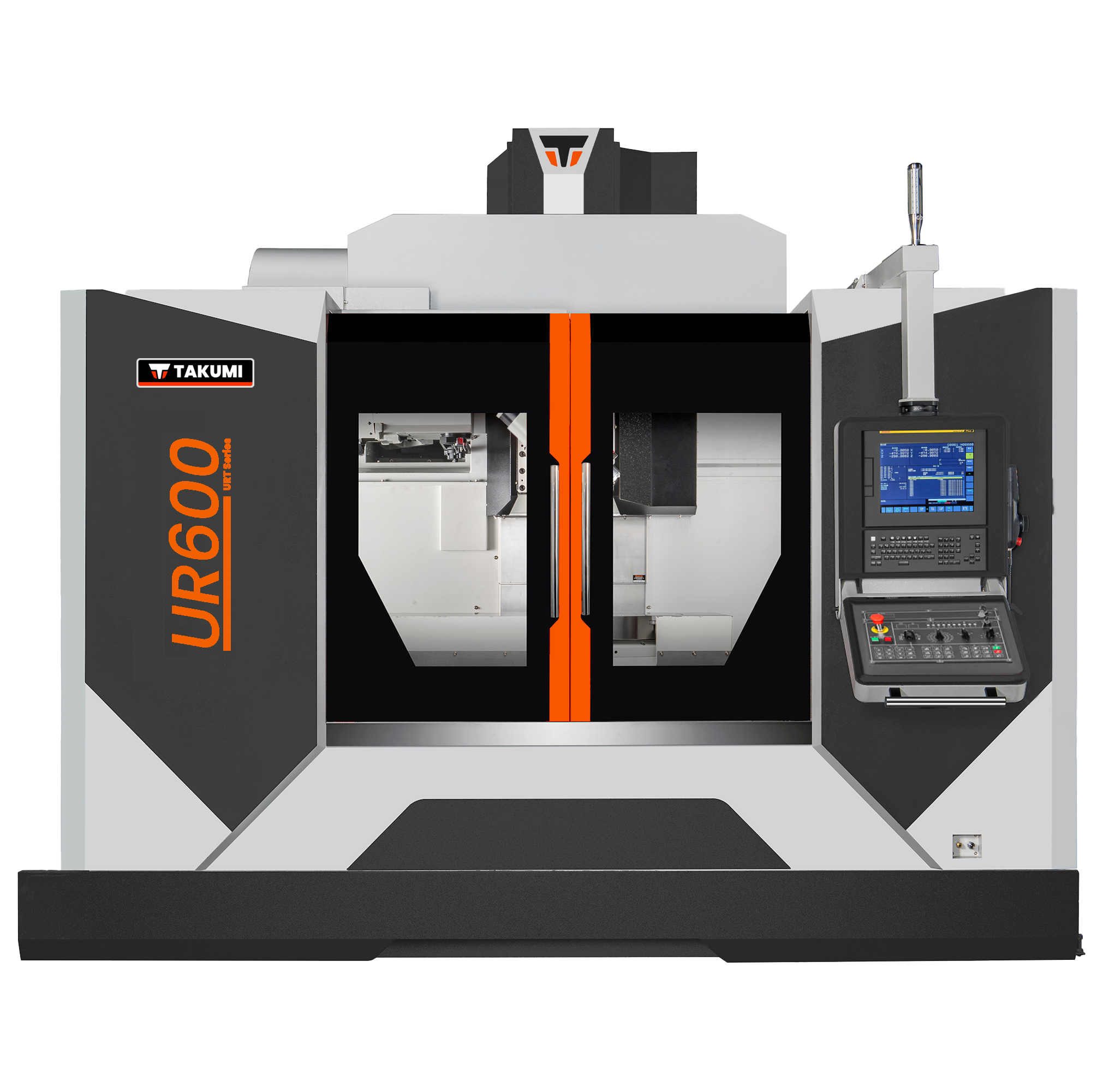

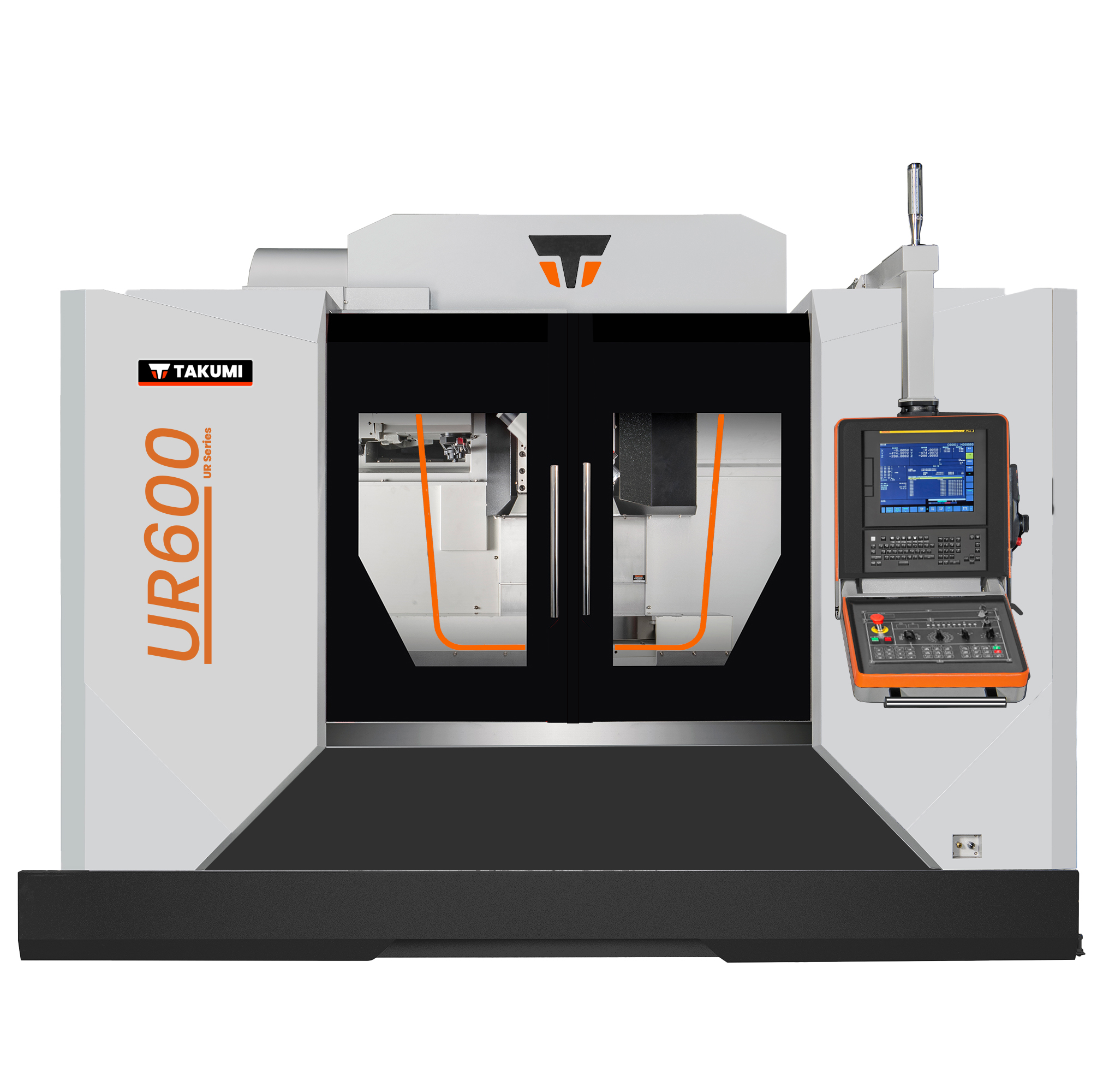

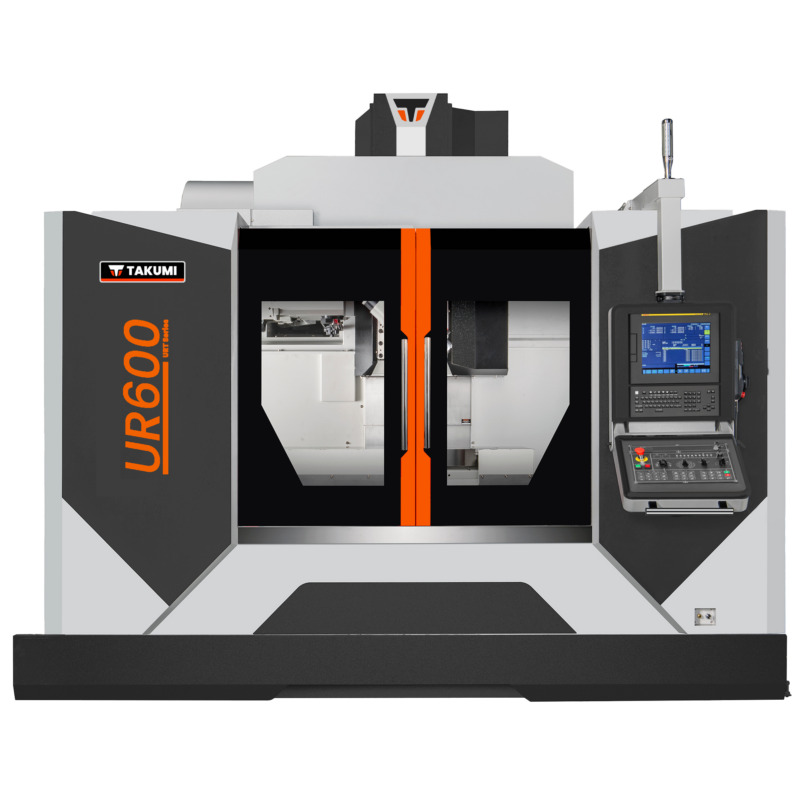

| Il centro di lavoro a 5 assi UR600 è progettato per la lavorazione multiasse di piccole e grandi serie di pezzi complessi a 5 lati. |

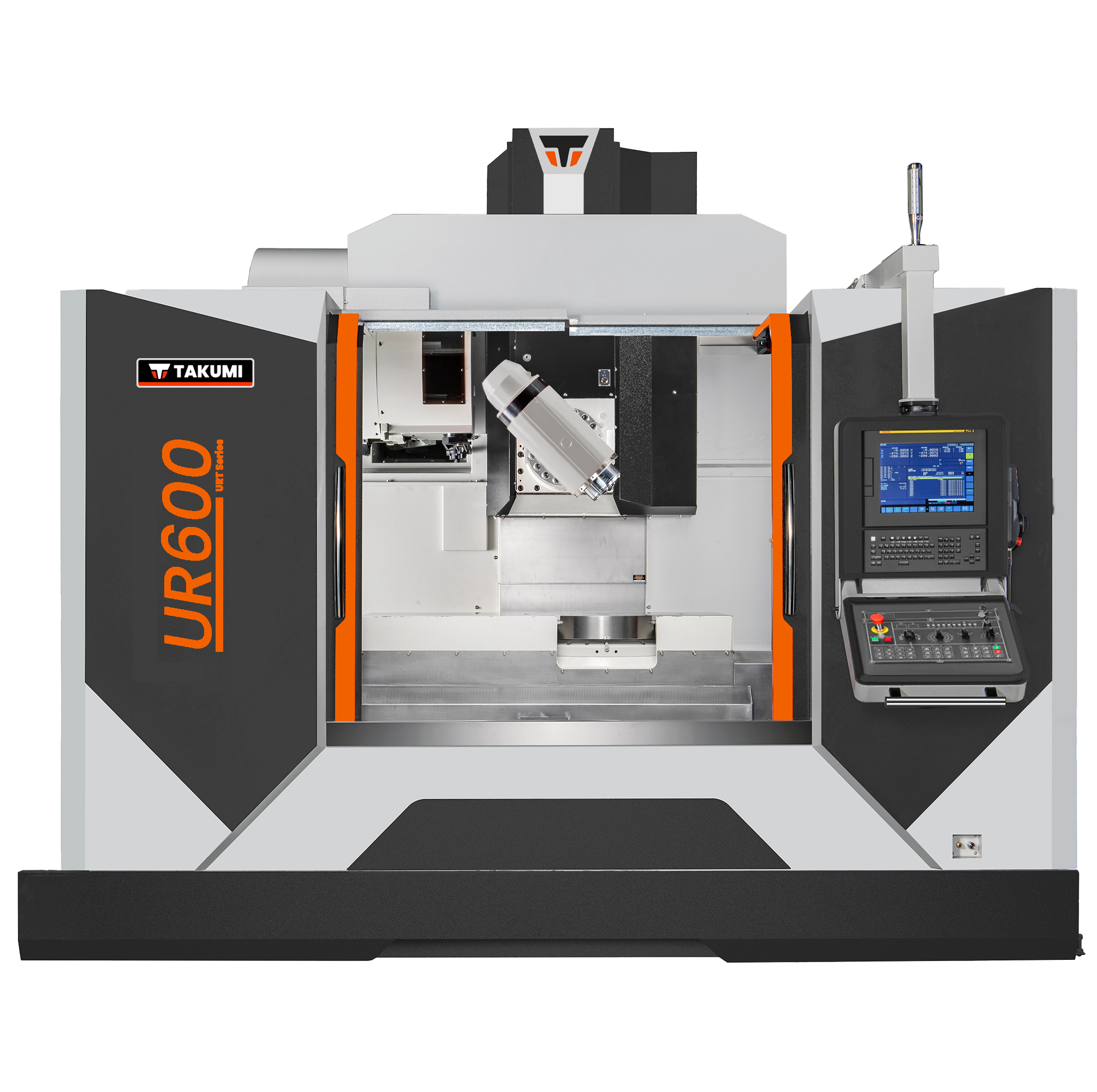

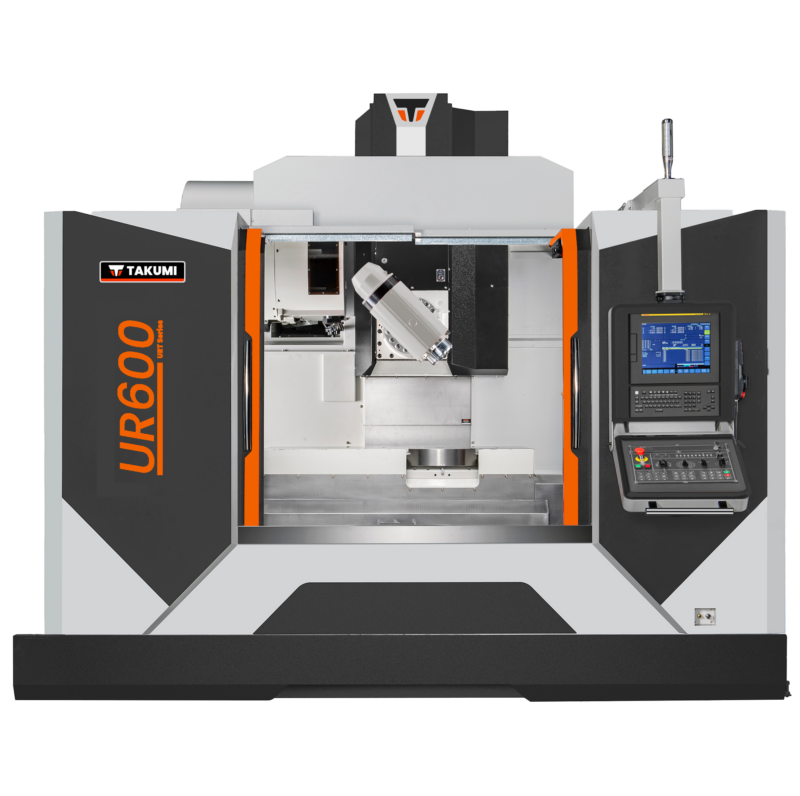

| Grazie alla testa girevole e alla tavola rotante, la UR600 è in grado di eseguire lavorazioni simultanee a 5 assi con elevata precisione. |
| Eccellenti capacità di lavorazione ad alta velocità e ad alta precisione |
| La UR600 è progettata con una testa del mandrino girevole e dotata di un mandrino ad alta velocità di tipo incorporato da 15.000 giri/min. Inoltre, la macchina impiega una tavola rotante incorporata. |
| L’ applicazione della serie UR600 è in settori quali l’industria aerospaziale, l’industria automobilistica e l’industria elettronica Hi Tech. |
| È possibile realizzare qualsiasi pezzo complesso con una sola impostazione. |
Prodotti correlati
Description
| Caratteristiche | Unità | UR600 |
| Corse | ||
| Asse X/Y/Z | mm | 1300x700x700 |
| Tra naso mand./tavola | mm | 20/720 |
| Tavola | ||
| Dimensione tavola | mm | 1450×700 |
| Carico ammesso | kg | 1.000 |
| T-slot (dim. x n°) | mm | 18x125x5 |
| Mandrino | ||
| Tipo mandrino | – | Built-in |
| Velocità massima | rpm | 15.000 |
| Potenza mandrino | kW | 21/25 (cont./S6-40%) |
| Coppia Mandrino | Nm | 69,2/83,2 (cont./S6-40%) |
| Cono mandrino | – | BBT40 (HSK-A63) |
| Avanzamenti | ||
| Avanzamenti rapidi | m/min | 30/30/24 |
| Avanzamenti | mm/min | 10.000 |
| Asse C | ||
| Trasmissione | – | Diretta |
| Diametro tavola rotante | mm | Ø 630 |
| Range di rotazione | – | 360° |
| Indexaggio | – | 0,001° |
| Velocità di rotazione | rpm | 120 |
| Coppia di serraggio | Nm | 300 |
| Asse B | ||
| Range di rotazione | – | -120°/+30° |
| Indexaggio | – | 0,001° |
| Coppia di serraggio | Nm | 153 |
| Cambio e magazzino utensili | ||
| Numero di posti | – | 24 (fino a 40) |
| Allacciamenti e dimensioni | ||
| Ingombri | mm | 4850x3450x3150 |
| Peso | kg | 12.000 |
