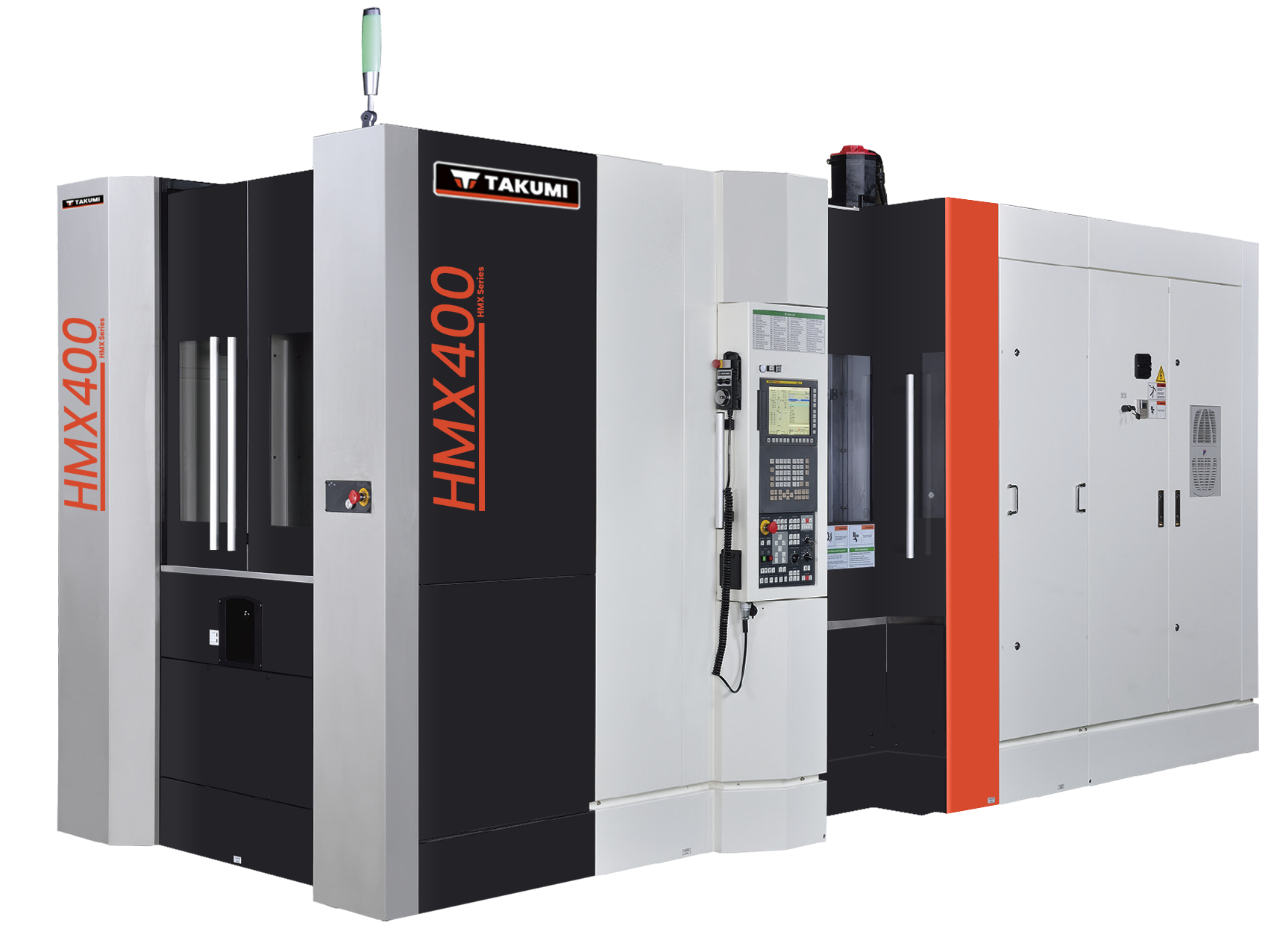

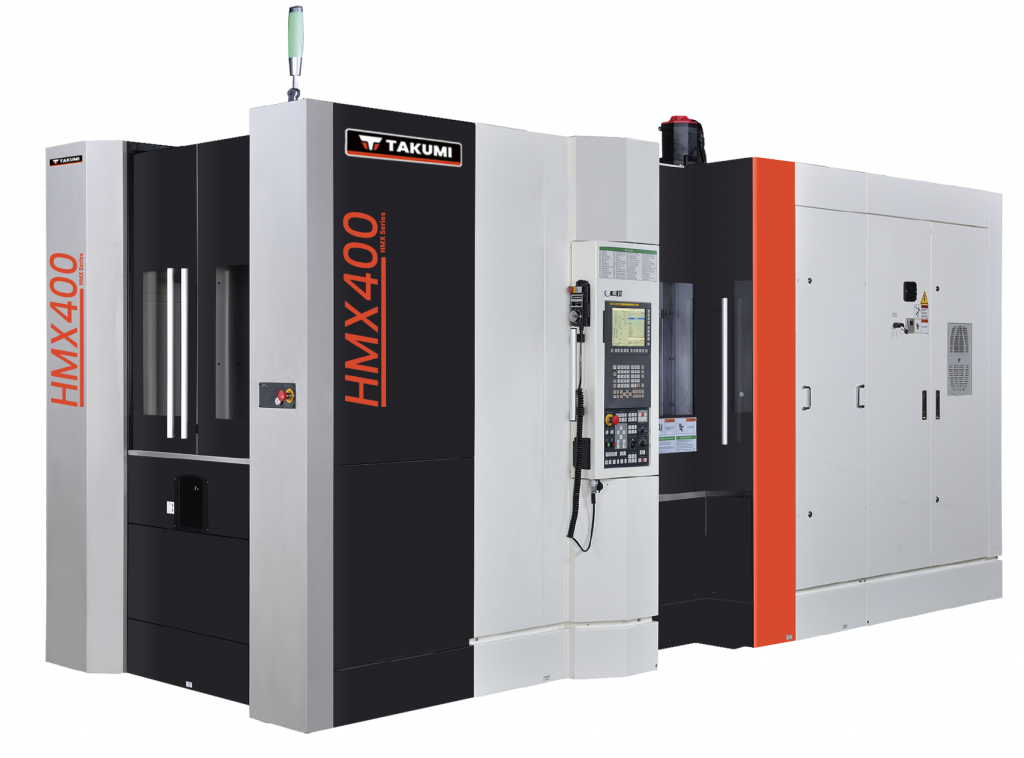

HMX400
Struttura della macchina |
| Base monopezzo ad alta rigidità |
| Il telaio della base garantisce un’elevata rigidità e un eccellente assorbimento delle vibrazioni rispetto alla struttura separata, offrendo un’ottima finitura superficiale. |
| Struttura del basamento guida a gradini |
| Grazie al supporto della struttura a gradini, è garantita un’elevata stabilità in fase di accelerazione e decelerazione. |
| Colonna macchina a doppia parete |
| La struttura delle colonne della macchina a doppia parete simmetrica e progettata per eliminare le deformazioni termiche. Mantenendo la precisione geometrica durante il funzionamento prolungato. |
| Stabilità termica superiore |
| L’alta precisione è ottenuta grazie ai cuscinetti a sfera in ceramica. Il sistema di schermatura termica e di raffreddamento dell’olio è progettato per ridurre al minimo l’impatto termico. |
| Stabilità della struttura degli assi ad alta velocità |
| Guida a rulli LM |
| Tutti gli assi sono dotati di guida a rulli LM. Si caratterizzano per una maggiore capacità di carico e una maggiore rigidità anche in presenza di elevate accelerazioni. |
| Viti a ricircolo di sfere ad alta precisione TSUBAKI |
| La serie HMX è dotata di viti a ricircolo di sfere ad alta precisione che offrono un’elevata capacità di carico e al contempo una grande durata e rigidità. |
| ATC e magazzino |
| Il tempo di cambio utensile (T-T) di 1,2 secondi è ottenuto tramite servomotori i 40 utensili sono forniti di serie, oltre a varie opzioni. |
| Sistema APC e pallet |
| Sistema APC servoazionato ad alta velocità |
| Grazie al servocomando APC, garantisce un cambio pallet rapido e preciso per ottenere un’elevata produttività. La serie HMX è flessibile quanto basta per avere due tavole di dimensioni diverse, che possono essere installate in un’unica macchina. |
| Sistema di bloccaggio pallet ad alta precisione |
| La precisione ripetuta di 3μm è ottenuta grazie a 4 coni. Il sistema è dotato di soffiatore d’aria per rimuovere i trucioli dalla superficie di appoggio. |
| Inoltre, il sistema di bloccaggio dei pallet è dotato di sensori d’aria che assicurano che il pallet sia saldamente inserito e posizionato con precisione. |
| Sistema APC adattabile |
| Il sistema HMX offre 2 pallet standard e un gruppo di pallet APC adattabili a 6 stazioni opzionali. Il sistema è progettato per la produzione di piccole quantità in lotti con un funzionamento programmato, ottenendo una produttività ottimale. |
Prodotti correlati
SPECIFICHE TECNICHE
| Caratteristiche | Unità | HMX400 |
| Corse | ||
| Asse X | mm | 640 |
| Asse Y | mm | 610 |
| Asse Z | mm | 680 |
| Distanza dal naso mandrino al centro del pallet | mm | 100 – 780 |
| Tavola | ||
| Dimensione Tavola | mm | 400 × 400mm [500 × 500mm] |
| Capacità di carico della tavola | Kg | 550 |
| Configurazione | mm | M16 × 25L, P=80mm [P=100mm] |
| Min. Grado di indicizzazione | ° | 1° [0.001°] |
| Velocità di indicizzazione | sec | 2.0 sec/90° [1.1 sec/90°] |
| Coppia di bloccaggio dell’asse B | Nm | 3.500 |
| Sistema di bloccaggio pallet | – | Blocco Meccanico |
| Forza di bloccaggio del pallet | Kgf | 4.000 |
| Mandrino | ||
| Velocità mandrino | rpm | 37 ~ 15,000 rpm [12,000 rpm ~ 20,000 rpm] |
| Coppia nominale del mandrino | Nm | 102 (Cont.) / 249 (S3-15%) |
| Acc/Dec. Mandrino | sec | 3.2 (0-15k rpm) / 3.3 (15k-0 rpm) |
| Cono del mandrino | – | BBT 40 [CAT 40, DIN69871-40. HSK 63A] |
| Liquido di raffreddamento del mandrino | Mpa | 3.0 [7.0] |
| Avanzamenti | ||
| Rapidi (X/Y/Z) | m/min | 60 / 60 / 60 |
| Velocità di avanzamento del taglio | m/min | 1 ~ 40 |
| Velocità di rotazione tavola | rpm | 33.3 |
| Tipi di guide (X/Y/Z) | – | A Rulli |
| Accelerazione (X/Y/Z) | – | 1G |
| Dimensioni delle viti a ricircolo di sfere | mm | Ø40 |
| ATC | ||
| Tipo di codolo | – | JIS 40P [DIN69872-40] |
| Numero di utensili | – | 40T [60T, 80T] |
| Massimo diametro utensile (pots adiacenti pieni/vuoti) | mm | Ø75 / 150 |
| Massima lunghezza dell’utensile | mm | 400 |
| Massimo peso dell’utensile | Kg | 8 |
| Sistema di selezione degli utensili | – | Random |
| Da strumento a strumento | sec | 1.0 [2.1, heavy tool] |
| Chip a chip | sec | 3.4 [4.4, heavy tool] |
| APC | ||
| Numero di pallets | – | 2 [6] |
| Sistema di cambio pallet | – | Rotazione |
| Tempo di rotazione dello scambio APC | sec | 5 |
| Motori | ||
| Motore mandrino (Cont./Max) | kW | 15/37 |
| Motori degli assi (X/Y/Z/B) | kW | 4.5/5.5/4.5/2.7 |
| Motore pompa di lubrificazione | W | 18 |
| Pompa del refrigerante per mandrino | kW | 1.62 |
| Pompa refrigerante attraverso il mandrino | kW | 2.24 |
| Pompa del refrigerante a filo per soffione doccia | kW | 1.62 |
| Pompa idraulica | kW | 2.23 |
| Refrigeratore olio mandrino | kW | 1.95 |
| Alimentazione | ||
| Tensione elettrica | V | 200 ~ 230 |
| Alimentazione elettrica | kVA | 50 |
| Pressione dell’aria | Mpa | 0.6 |
| Volume d’aria | L/min | 500 |
| Serbatoi | ||
| Serbatoio centralina idraulica | L | 60 |
| Serbatoio del gruppo lubrificante | L | 1.8 |
| Serbatoio del liquido di raffreddamento | L | 750 |
| Dimensioni | ||
| Dimensione della macchina (Lung. x Larg. x Alt.) | mm | 2540 × 4730 × 2600 |
| Peso della macchina | kg | 11.450 |
RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO
RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO
ACCESSORI
| Accessori standard | |
| 1. | FANUC 0iMF Plus controller |
| 2. | 15000rpm, BBT40, direct drive spindle |
| 3. | 40T, BBT40 |
| 4. | 2 APC |
| 5. | Refrigerante attraverso il mandrino 30 bar |
| 6. | Getto d’aria per mandrino |
| 7. | Raffreddatore olio mandrino |
| 8. | Compensazione termica del mandrino |
| 9. | Getto d’aria da taglio |
| 10. | Doccia refrigerante (14 ugelli) |
| 11. | Doppia coclea per trucioli |
| 12. | Serbatoio del liquido refrigerante |
| 13. | Contenitore per trucioli in dotazione |
| 14. | Coperture telescopiche a 3 assi |
| 15. | Luce di segnalazione a 3 colori |
| 16. | Armadio elettrico sigillato |
| 17. | Scambiatore di calore per quadro elettrico |
| 18. | Rilevamento del livello del refrigerante |
| 19. | Manuali operativi |
| 20. | Porta di sicurezza |
| 21. | Disoleatore |
| 22. | Bulloni di ancoraggio, blocchi di livellamento |
| 23. | Strumenti di manutenzione |
| 24. | Manuali |
ACCESSORI OPZIONALI
| Accessori Opzionali | |
| 1. | FANUC 31iMB controller |
| 2. | 12000rpm, 20000rpm, CAT40, DIN69871-40, HSK63A, direct drive spindle |
| 3. | 60T, 80T |
| 4. | 6 APC |
| 5. | Refrigerante passante per il mandrino 70bar |
| 6. | Ciclo frigorifero per serbatoio refrigerante |
| 7. | Convogliatore di trucioli |
| 8. | Carrello porta trucioli |
| 9. | Encoder lineare |
| 10. | A/C per scambiatore di calore elettrico |
| 11. | Rilevamento rottura utensile |
| 12. | Misurazione del pezzo da lavorare |
| 13. | Misurazione dello strumento |
| 14. | Aspiratore del vapore oleoso |
| 15. | Bracci idraulici sopraelevati per fissaggi |
| 16. | Pallet idraulici scorrevoli di fissaggio |
| 17. | Indicizzazione automatica dei pallet nella zona di carico |
| 18. | Vasca pallet |
| 19. | Magazzino utensili a Matrice |
| 20. | Lavorazione 4+1 Assi |
| 21. | Barriera luminosa di sicurezza |
| 22. | Visiport |
| 23. | Funzione risparmio energetico |
| 24. | Certificazione CE EN ISO 13849-1 |
