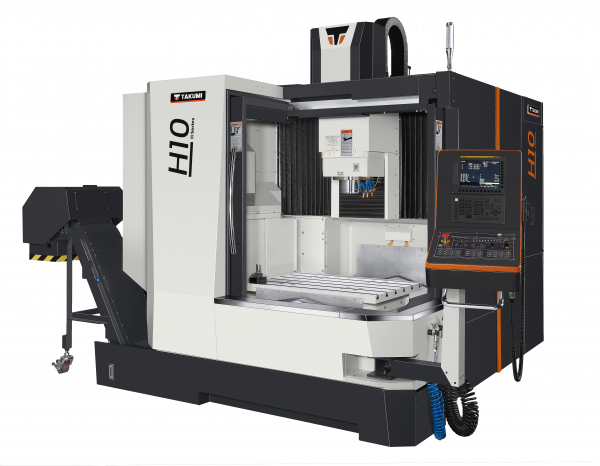

H10

Struttura meccanica a elevata rigidità e precisione
Le principali strutture meccaniche, come: base, colonna, traversa, ecc., sono realizzate con il processo di trattamento termico in ghisa Meehanite per rilasciare lo stress residuo garantendo ogni movimento effettivo e mantenendo una precisione duratura.
Il design strutturale a forma a scatola sulla trave, insieme alla disposizione delle guide lineari su due livelli, rende più ampia la campata combinata alla traversa assicura una capacità di lavorazione precisa e stabile sul mandrino. Il design con guide lineari ad alta precisione a rulli sui 3 assi acquisisce una risposta rapida in accelerazione e decelerazione raggiungendo una velocità massima di 32 m / min.
Le viti a ricircolo di sfere sui 3 assi, essendo precaricate, possono evitare efficacemente la deformazione termica e garantire certamente la precisione di posizionamento e l’accuratezza della ripetibilità.

Design senza contrappeso sul pallet
La struttura sulla testata è priva di fenomeni di ristagno causati dall’inerzia e dalle vibrazioni causate dal contrappeso, ottenendo una risposta rapida e stabile nell’avanzamento.
La guida lineare dell’asse Z con 4 blocchi garantisce una buona precisione nel funzionamento a lungo termine e durante lunghe ore di lavoro.

Mandrino ad alta precisione e prestazioni elevate
Lo strumento di compensazione termica automatica incorporato (Opz. sul mandrino IBAG) può evitare efficacemente la deformazione termica garantendo la precisione.
Il sistema di raffreddamento sul mandrino garantisce la stabilità della temperatura nel funzionamento limitando la deformazione termica per ottimizzare la precisione di lavorazione.

Funzione di lavaggio dei trucioli e Disoleatore
Il design a piani inclinati del telaio, insieme al sistema di lavaggio del refrigerante su entrambi i lati posteriori, rende efficace la rimozione dei trucioli.
Il serbatoio dell’acqua con il disoleatore prolunga la durata del refrigerante.

Cambio utensile automatico
Magazzino utensili a 30 utensili, braccio, magazzino utensili, opzionale.
Categoria:

Prodotti correlati

SPECIFICHE TECNICHE
Caratteristiche Unità H10
Corse
Asse X mm 1020
Asse Y mm 700
Asse Z mm 500
Distanza Naso Mandrino Tavola mm 180 – 680
Distanza tra le colonne mm 1080
Tavola
Dimensione Tavola mm 1050 x 700
Carico Tavola ammesso Kg 800
T-slot (larg. x passo x numero) mm 18 x 125 x 6
Mandrino
Tipo di Mandrino – Direct-drive
Velocità Max Mandrino rpm 15000
Potenza Mandrino kW 15 / 18.5
Cono Mandrino – BBT40
Avanzamenti
Traslazione rapida (X/Y/Z) m/min 32 / 32 / 32
Velocità di avanzamento di taglio m/min 1~20000
Potenza Motori Assi (X / Y / Z) kW 4.5 / 4.5 / 4.5
ATC
Tipo di ATC – Arm
Nr. Di Posti Magazzino nr. 30
Max Diametro Utensile / posti adiacenti vuoti mm 75 / 120
Max Lunghezza Utensile mm 300
Max Peso Utensile Kg 7
Cono Portautensili – BBT40
Codolo – MAS 1
Requisiti di spazio e di sistema
Pressione pneumatica kgf/cm² 6
Consumo elettrico kVA 50
Peso netto macchina Kg 9100
Dimensioni macchina (Lung. x Larg. x Alt.) mm 4300 x 3050 x 3400
RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO

RICHIEDI INFORMAZIONI SU QUESTO PRODOTTO

    ACCESSORI
    Accessori standard
    1. FANUC 0iMF Plus controller
    2. 15000rpm, BBT40, mandrino integrato
    3. 30T, BBT40, umbrella type ATC
    4. Getto d’aria per mandrino
    5. Getto d’aria da taglio
    6. Raffreddatore olio mandrino
    7. Sistema di refrigerazione per il taglio
    8. Sistema di lubrificazione automatica centralizzata (olio)
    9. Motori con encoder assoluto sui 3 assi
    10. Paraspruzzi completamente chiusi
    11. Lampada funzionante
    12. Lampada di segnalazione
    13. Pistola per lavaggio e pistola ad aria compressa
    14. Disoleatore
    15. Serbatoio del liquido di raffreddamento e sistema di lavaggio
    16. Generatore di impulsi manuale ( MPG )
    17. Ethernet & RS – 232C interface
    18. Condizionatore d’aria per quadro elettrico
    19. Kit di utensili
    20. Bulloni di ancoraggio e blocchi di livellamento
    21. Manuali operativi
    ACCESSORI OPZIONALI

    Accessori Opzionali
    1. HEIDENHAIN TNC620/TNC640 controller
    2. MITSUBISHI M830 controller
    3. FANUC 31iMB controller
    4. 20000 rpm, HSK63A, mandrino incorporato
    5. 24000rpm, HSK63A, mandrino incorporato (IBAG)
    6. 36000rpm, HSK-E40, mandrino incorporato
    7. Liquido refrigerante attraverso il mandrino
    8. Sistema di compensazione termica del mandrino (Solo per mandrino IBAG)
    9. Sistema di raffreddamento delle vite a ricircolo di sfere
    10. Dispositivo di nebulizzazione dell’olio
    11. Aspiratore del vapore oleoso
    12. Encoder lineari sui 3 assi
    13. Sistema di misurazione del pezzo
    14. Sistema di misurazione della lunghezza dell’utensile
    15. Tavola rotante (4th / 5th assi)
    16. Convogliatore di trucioli a nastro in acciaio
    17. Convogliatore di trucioli a raschietto
    18. Trasformatore
    19. Marchio CE
