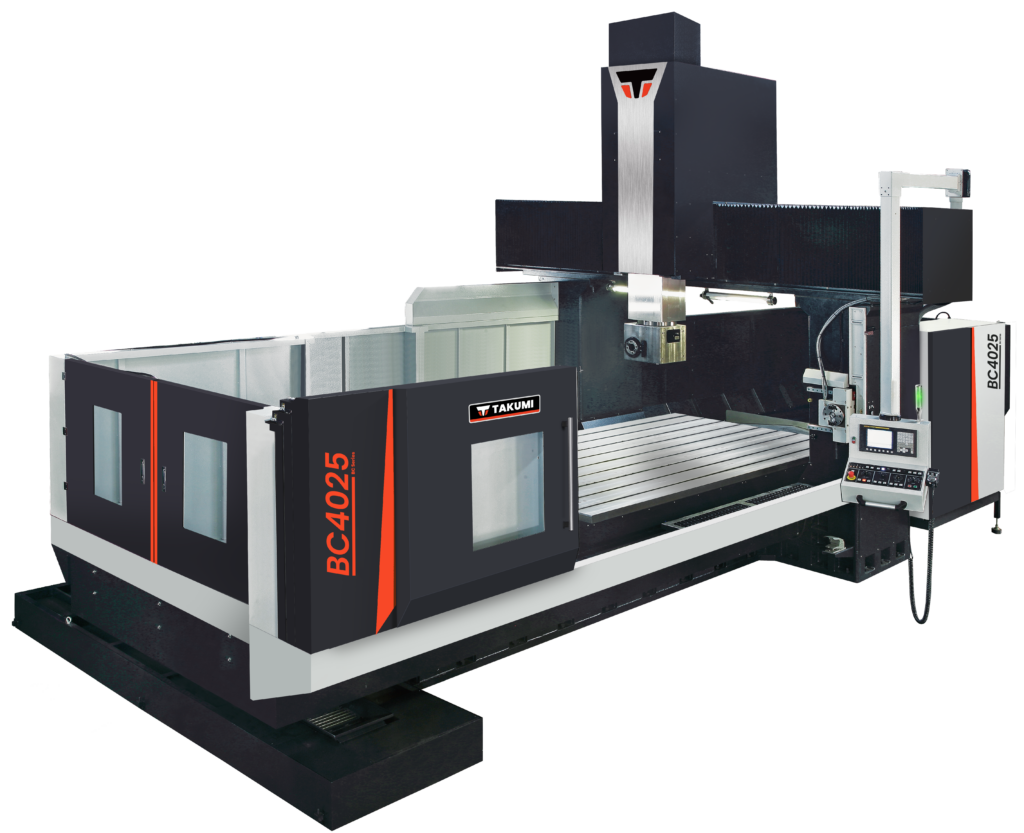

Struttura meccanica ad alta rigidità e alta precisione

Le principali strutture meccaniche, come: base, colonna, trave, sella e paletta, ecc., Sono realizzate in ghisa Meehanite con il processo di trattamento termico per rilasciare lo stress residuo per garantire ogni movimento in miniatura effettivo e per mantenere una lunga durata precisione.
Il design strutturale a forma di scatola sulla trave, insieme alla disposizione a forma di scala della guida lineare, rende più ampia la campata della sella e assicura una capacità di lavorazione potente e stabile sul mandrino.
Il design con guide lineari ad alta precisione a rulli a 3 assi, di elevata rigidità e basso attrito, acquisisce una rapida risposta in accelerazione e decelerazione.
L’asse X a ingranaggi assicura prestazioni ottimali nella trasmissione con carichi pesanti.
Il design del contrappeso di due cilindri idraulici sul mandrino, unitamente al contrappeso ausiliario all’azoto, garantisce un funzionamento regolare con una precisione dinamica ottimale.

Alta precisione e prestazioni elevate sulla paletta

In base alle diverse esigenze di lavorazione, i mandrini delle serie BC possono scegliere sia la trasmissione a ingranaggi che la trasmissione diretta, che vanno da 6Krpm a 10Krpm.
Gli ingranaggi all’interno della trasmissione sulla paletta sono di altissima qualità e offrono la massima efficienza di trasmissione.
Il sistema di raffreddamento completo per mandrino e ingranaggi rende il mandrino ben lubrificato, si astiene efficacemente dalla crescita termica e diminuisce la deformazione termica.

Categoria:
SPECIFICHE TECNICHE
Catatteristiche Unità BC4025

Corse

Asse X mm 4200
Asse Y mm 2600
Asse Z mm 900
Distanza Naso Mandrino Tavola mm 130-1030
Distanza tra le colonne mm 2530
Distanza dal tavolo al piano mm 915

Tavola

Dimensione Tavola mm 4000 x 2100
Carico Tavola ammesso Kg 16000
T-slot (dimensione x numero) mm 22 x  200  x 10

Mandrino

Tipo di Mandrino Direct drive
Velocità Max Mandrino rpm 40-6000
Potenza Mandrino kW 22 / 26
Cono Mandrino BT50

Avanzamenti

Rapidi(X/Y/Z) m/min 10/15/10
Avanzamenti m/min 1~8000

Cambio e magazzino utensili

Tipo di magazzino Utensili Armless
Nr. Di Posti Magazzino nr. 24
Max Diametro Utensile / posti adiacenti vuoti mm 110 / 200
Max Lunghezza Utensile mm 350
Max Peso Utensile Kg 15
Cono Portautensili BBT50
Codolo MAS 407

Dimensioni e allacciamenti

Pressione aria compressa kgf/cm² 5
Potenza installata kVA 60
Peso netto macchina Kg 38000
